垂直方向の消失点

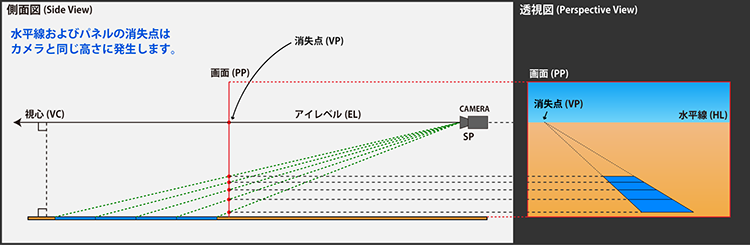

平面図では水平方向の投影位置しか分かりません。垂直方向の投影位置を調べるには側面図(横から見た図)が必要です。 次の例では、地面に貼り付けられたパネルの投影位置を示しています。

垂直方向の0°消失点

考え方は水平方向と全く同じです。パネルはカメラから遠ざかるにしたがって、 PP上で上方向にシフトします。しかし無限に上に移動するわけではなく、カメラと同じ高さを上限として、 それより上には投影されません。すなわち、カメラと同じ高さに消失点が発生します。

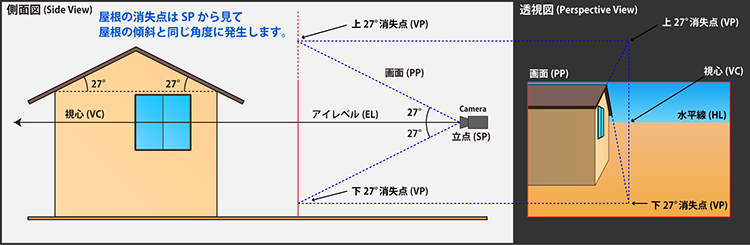

水平方向のときと同じく、消失点の位置は投影しようとしている直線の角度に依存します。 地面と平行な直線であれば、カメラと同じ高さに消失点を持ちますが、 家の屋根のように地面に対して傾きを持つ場合は、傾きに応じた消失点が発生します。

垂直方向の傾斜消失点
